Vàlvula múltiple de carretó elevador
Títol del producte: vàlvula múltiple de carretó elevador
Model de producte: CDB7-F{15-AZO

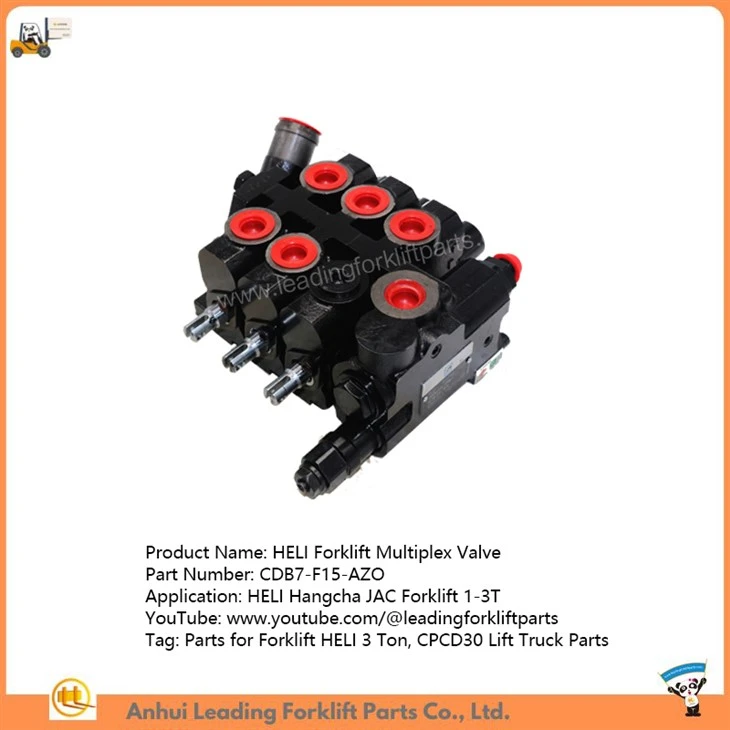

Fotos de productes
Paràmetres dels productes
|
Ítem |
Descripció |
|
Nom del producte |
Vàlvula múltiple de carretó elevador |
|
P/N |
CDB7-F15-AZO |
|
Model aplicat |
Carretó elevador HELI Hangcha JAC 1-3T |
|
Pes net (kg) |
11.8 |
|
Pes brut (kg) |
12 |
|
Quantitat per cartró |
1 |
|
Mida del cartró (cm) |
28*25*16 |
Descripció dels productes
Vàlvula de via múltiple de carretó elevador
La vàlvula de via múltiple del carretó elevador és la vàlvula de control direccional del cilindre hidràulic del carretó elevador, com ara el cilindre de desplaçament lateral del cilindre d'inclinació del cilindre elevador, etc.
Descripció del producte
● La vàlvula de control direccional hidràulic CDB7-F15L integra una vàlvula de desviació de flux estable i una vàlvula de múltiples vies, subministrant oli unidireccional al sistema de direcció i vies de descans per al cilindre hidràulic.
● Aquesta vàlvula de múltiples vies també té un eix de vàlvula autoblocant per evitar la vibració del pal del carretó elevador a causa de la pressió negativa interna del cilindre d'inclinació que pugui sorgir. Quan el motor està apagat, pot bloquejar el cilindre d'inclinació per evitar que el pal s'inclini cap endavant i cap enrere a causa d'un funcionament incorrecte.
Aplicació
La vàlvula de control direccional hidràulic CDB7-F15L s'utilitza àmpliament per als sistemes hidràulics de carretons elevadors 1-3T per subministrar oli unidireccional al sistema de direcció i altres fins al cilindre hidràulic.
Especificació
|
Ítem |
Valor del paràmetre |
|
Pressió nominal (Mpa) |
20 |
|
Mida nominal (mm) |
15 |
|
Lliurament nominal (L/min) |
80 |
|
Nombre de seccions a la vàlvula |
2-8 |
|
Desviador de cabal estable (L/min) |
8-16 |
|
Pressió de la vàlvula de seguretat desviadora (Mpa) |
9 |
|
Carrera de l'eix de la vàlvula (mm) |
7 |
|
Pes (kg) |
6.6-10.4 |
Model Denominació
1. Codi de la unitat
2. Codi de disseny
3. Grau de pressió F: 15MPa
4. Mida nominal 15 mm
5. Port d'unió L: Cargol
6. Bobina que torna T: Molla W: Bola
7. Bloc núm. 1 funció de bobina
8. Bloc núm.2 funció de bobina
9. Divisió de cabal (L/min)
Etiquetes populars: Vàlvula múltiple de carretó elevador, Xina, fabricants, proveïdors, fàbrica, carretó elevador HELI, carretó elevador CHL, carretó elevador JAC, carretó elevador Hangcha, carretó elevador HELI 3 tones, carretó elevador HELI en venda
